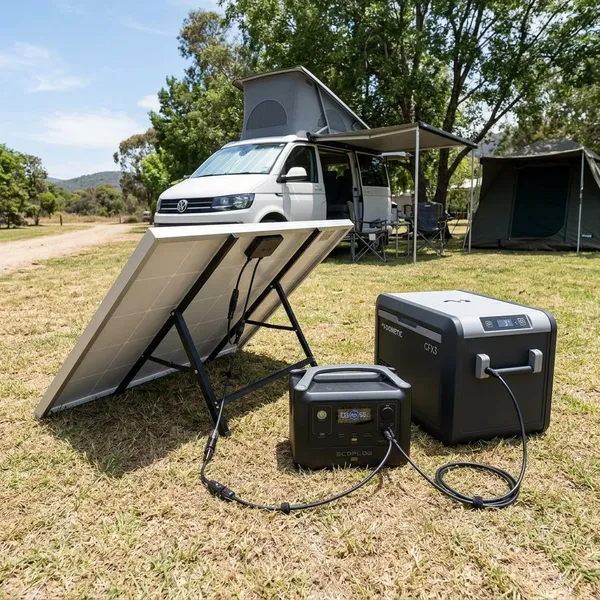

Koelbox aansluiten op zonnepaneel slim en veilig

Een koelbox aansluiten op zonnepaneel kan prima, maar het werkt pas betrouwbaar als je er een klein energiesysteem van maakt. Een los paneel op een koelbox lijkt handig, alleen levert zonlicht geen vaste spanning en geen constante stroom. Met een accu, laadregelaar, zekering en passende kabels voorkom je dat de koelbox uitvalt zodra er een wolk voorbij komt.

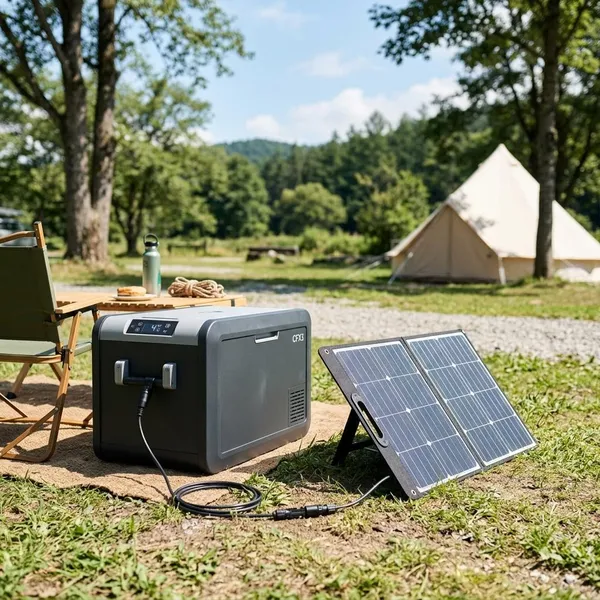

Wat heb je nodig voor een koelbox op zonnepaneel

Voor een bruikbare opstelling heb je meer nodig dan alleen een zonnepaneel. Het paneel wekt stroom op, de laadregelaar maakt het laden veilig, de accu vangt schommelingen op en de bekabeling moet de stroom zonder te veel verlies doorgeven.

De basis ziet er meestal zo uit:

• zonnepaneel;
• laadregelaar;
• 12V-accu of power station met geschikte ingang;
• zekering dicht bij de accu;
• kabels met voldoende dikte;
• eventueel een omvormer, alleen bij een koelbox op 230V.

Zonnepaneel voor stroomopwekking

Het zonnepaneel levert de energie voor je koelbox. Het opgegeven wattage is het piekvermogen onder ideale omstandigheden. Op een camping, boot of camperdak haal je dat niet de hele dag. De stand van de zon, schaduw, temperatuur en vuil op het paneel maken veel uit.

Voor een kleine, zuinige compressor koelbox kan 100 watt in de zomer soms voldoende zijn. Wil je minder afhankelijk zijn van perfect weer, dan is 150 tot 200 watt vaak praktischer. Zeker als de koelbox dag en nacht aan moet blijven.

Laadregelaar voor stabiel laden

Een laadregelaar hoort tussen het zonnepaneel en de accu. Die voorkomt dat de accu verkeerd of te hard wordt geladen. Ook zorgt hij ervoor dat de spanning beter binnen veilige grenzen blijft.

Er zijn grofweg twee keuzes: PWM en MPPT. PWM is eenvoudiger en goedkoper. MPPT haalt meestal meer opbrengst uit hetzelfde paneel, vooral bij wisselend licht of een minder ideale paneelstand. Voor een koelbox die je meerdere dagen wilt gebruiken, is MPPT vaak de fijnere keuze.

Accu voor stroomopslag

De accu is de buffer van het systeem. Overdag sla je stroom op, zodat de koelbox ook blijft draaien bij bewolking, in de avond of wanneer de compressor kort extra vermogen vraagt.

Lithium accu's zijn populair omdat ze licht zijn en veel bruikbare capaciteit leveren. AGM- en gelaccu's kunnen ook, maar zijn zwaarder en worden meestal minder diep ontladen. Daardoor heb je bij loodaccu's sneller een grotere accu nodig voor hetzelfde praktische gebruik.

Zekering en goede kabels

Een zekering beschermt de kabels en apparatuur bij kortsluiting. Plaats de zekering zo dicht mogelijk bij de pluspool van de accu. Dan is het grootste deel van de kabel beveiligd.

Goede kabels zijn minstens zo belangrijk. Bij 12V-systemen zorgt een te dunne of te lange kabel al snel voor spanningsverlies. De koelbox kan dan uitvallen, minder goed koelen of een onderspanningsmelding geven. Gebruik daarom kabels die passen bij de afstand en het stroomverbruik.

Omvormer alleen bij 230V

Een omvormer heb je alleen nodig als de koelbox uitsluitend op 230V werkt. Bij een 12V-koelbox is een omvormer meestal onnodig en zelfs ongunstig, omdat elke omzetting energie kost.

Gebruik je toch een 230V-model, let dan niet alleen op het gemiddelde verbruik. Sommige koelboxen vragen bij het starten kort meer vermogen. De omvormer moet dat piekvermogen aankunnen, anders schakelt hij uit op het moment dat de koelbox juist wil aanslaan.

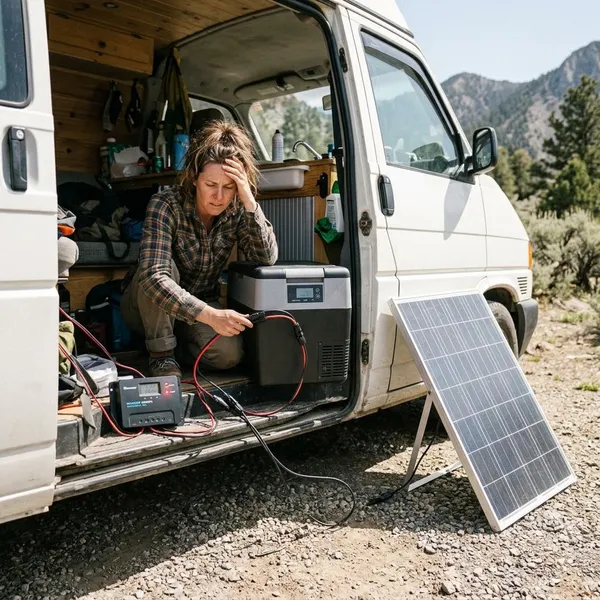

Welke koelbox werkt het best op zonne-energie

Het type koelbox bepaalt hoeveel paneelvermogen en accucapaciteit je nodig hebt. Een goedkope koelbox kan daardoor op vakantie alsnog duurder uitpakken, omdat je een veel zwaarder energiesysteem nodig hebt.

Compressor koelbox voor zuinig koelen

Een compressor koelbox is meestal de beste keuze voor zonne-energie. Hij koelt krachtig, kan vaak ook vriezen en gebruikt relatief weinig stroom doordat de compressor niet continu draait.

Bij normaal gebruik schakelt de compressor alleen in wanneer de temperatuur oploopt. Een goed geïsoleerd model kan daardoor met een beperkte accu al verrassend lang werken. Op warme dagen blijft het verbruik wel hoger, vooral als de koelbox vaak open gaat of in de zon staat.

Thermo elektrische koelbox voor kort gebruik

Een thermo-elektrische koelbox is vooral handig voor korte ritten of een dagje weg. Het nadeel is dat hij vaak veel stroom vraagt en maar een beperkt aantal graden onder de buitentemperatuur koelt.

Bij 30 graden buiten kan de inhoud dus nog steeds te warm blijven voor bederfelijke producten. Voor drankjes is dat minder erg, maar voor zuivel, vleeswaren of medicijnen is dit type minder geschikt als hoofdkoeling op zonne-energie.

Absorptiekoelbox minder logisch op stroom

Een absorptiekoelbox is stil en kan vaak op gas, 12V en 230V werken. Op stroom is hij alleen meestal niet zuinig. Daardoor vraagt hij meer van je accu en zonnepaneel dan een compressor koelbox.

Wie vooral op gas koelt of vaak aan vaste stroom staat, kan er nog steeds iets aan hebben. Voor vrij staan met zonnepanelen is een absorptiemodel meestal niet de meest efficiënte oplossing.

12V koelbox voor minder verlies

Een 12V-koelbox past goed bij een zonnepaneelsysteem met accu. Je kunt hem zonder omvormer gebruiken, waardoor je minder energie verliest en minder onderdelen nodig hebt.

Gebruik bij langdurig gebruik liever een stevige, gezekerde aansluiting dan een losse sigarettenaanstekerstekker. Die autostekkers zijn handig, maar kunnen warm worden, los trillen of extra spanningsverlies geven.

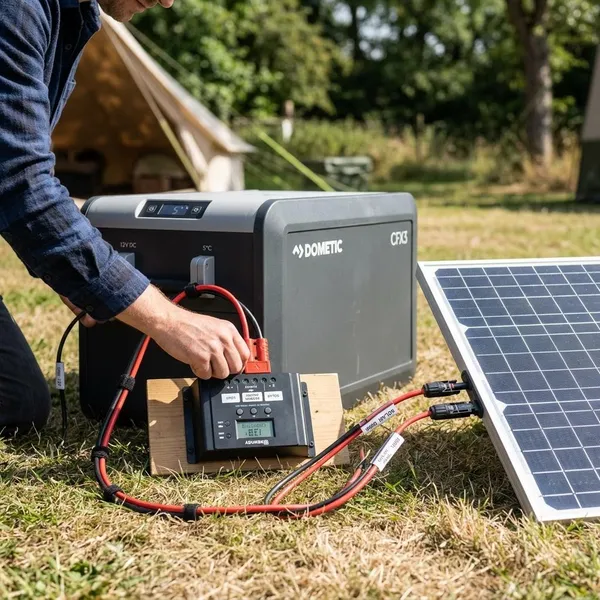

Hoeveel watt zonnepaneel heb je nodig

Het benodigde paneelvermogen hangt af van het verbruik van de koelbox, het aantal bruikbare zonuren, de accucapaciteit en de verliezen in het systeem. Reken liever met praktijkcijfers dan met het mooiste getal op de verpakking.

Verbruik van de koelbox

Kijk eerst naar het energieverbruik per dag. Dat staat soms vermeld in Wh per 24 uur. Een zuinige compressor koelbox gebruikt vaak ongeveer 250 tot 500 Wh per dag, afhankelijk van inhoud, isolatie, buitentemperatuur en hoe vaak je de deksel opent.

Staat alleen het vermogen in watt vermeld, dan kun je een ruwe berekening maken:

• 35 watt gemiddeld actief verbruik;
• ongeveer 8 uur koelen per dag;
• 35 × 8 = 280 Wh per dag.

Bij hitte of veel openen kan dat duidelijk hoger worden.

Aantal uren zon per dag

Een paneel levert niet van zonsopkomst tot zonsondergang het volle vermogen. Voor een grove berekening kun je in de zomer vaak met 3 tot 5 bruikbare piekzonuren per dag rekenen, afhankelijk van locatie en weer.

Een 100 watt paneel levert dan in gunstige omstandigheden misschien 300 tot 450 Wh per dag op. Dat lijkt genoeg voor een kleine koelbox, maar er is weinig ruimte voor bewolking, kabelverlies of extra verbruik.

Capaciteit van de accu

De accu bepaalt hoe lang je kunt overbruggen zonder goede zon. Bij een koelbox die 300 Wh per dag gebruikt, is één dag reserve al prettig. Twee dagen geeft meer rust, maar vraagt ook een grotere accu.

Een 12V lithium accu van 100Ah heeft ongeveer 1200 Wh nominale capaciteit. Daarvan kun je veel gebruiken. Bij een AGM- of gelaccu ligt de praktisch bruikbare capaciteit lager, omdat diep ontladen de levensduur verkort.

Verlies door kabels en regelaar

Reken op verlies in kabels, stekkers, laadregelaar en eventueel een omvormer. Bij een nette 12V-installatie is 10 tot 20 procent verlies een redelijke marge. Met een omvormer naar 230V kan het verlies hoger worden.

Dat is de reden dat een 12V-compressor koelbox zo aantrekkelijk is. Minder omzettingen betekent meer van de opgewekte energie daadwerkelijk gebruiken voor koeling.

Extra marge voor bewolking

Een systeem dat alleen op een perfecte zomerdag klopt, is te klein voor normaal gebruik. Neem daarom extra marge in paneelvermogen én accucapaciteit.

Als je berekening uitkomt op 120 watt, is een paneel van 160 of 200 watt vaak verstandiger. Voor veel kampeerders is 150 tot 200 watt met een passende accu een praktische start voor een zuinige 12V-compressor koelbox. Grotere koelboxen, warmere landen of meerdere dagen vrij staan vragen meer.

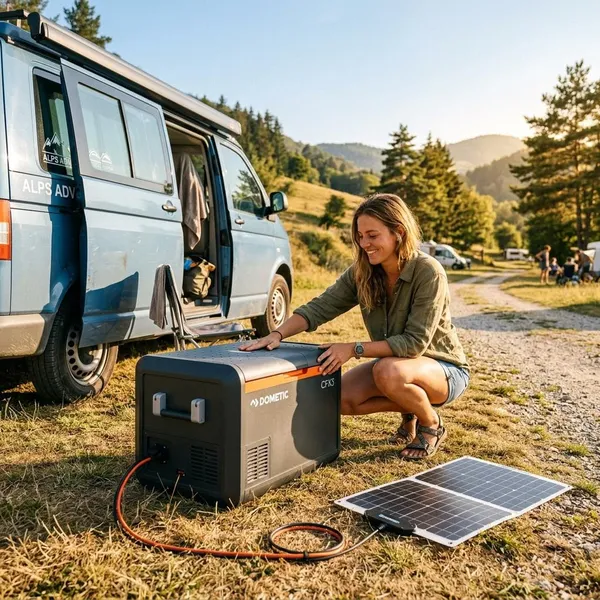

Zo sluit je de koelbox veilig aan

Werk rustig en controleer altijd de handleiding van je laadregelaar, accu en koelbox. De volgorde van aansluiten kan per apparaat verschillen. Bij twijfel is een installateur of technisch handige specialist geen overbodige luxe, zeker bij vaste inbouw in een camper of boot.

Verbind het paneel met de laadregelaar

Het zonnepaneel gaat op de zonnepaneelingang van de laadregelaar. Let goed op plus en min. Gebruik stevige stekkers en zorg dat verbindingen droog blijven.

Belangrijk: veel laadregelaars willen eerst de accu zien voordat je het paneel aansluit. Zo herkent de regelaar de juiste systeemspanning. Controleer daarom de aanbevolen volgorde van jouw model voordat je begint.

Sluit de laadregelaar aan op de accu

Gebruik tussen laadregelaar en accu korte, voldoende dikke kabels. Zet kabelogen of klemmen goed vast en voorkom losse verbindingen. Een slecht contact kan warm worden en spanningsverlies veroorzaken.

Na het aansluiten moet de laadregelaar een logische accuspanning tonen. Bij een 12V-accu ligt dat, afhankelijk van lading en type accu, meestal ergens rond 12 tot 14 volt. Wijken de waarden sterk af, stop dan en controleer de aansluiting.

Plaats een zekering op de juiste plek

De zekering plaats je in de pluskabel, zo dicht mogelijk bij de accu. Daarmee beveilig je het kabeltraject richting koelbox of verdeelpunt.

Kies de zekering op basis van de kabeldikte en het stroomverbruik van de aangesloten apparatuur. Een te zware zekering beschermt de kabel onvoldoende. Een te lichte zekering springt onnodig vaak. Gebruik bij voorkeur zekeringhouders die geschikt zijn voor mobiel gebruik en trillingen.

Sluit de koelbox aan op de accu

Een 12V-koelbox sluit je aan op een gezekerde 12V-lijn vanaf de accu. Dat kan via een degelijk stopcontact, een geschikte Anderson-stekker of een vaste aansluiting, afhankelijk van je opstelling.

Een 230V-koelbox sluit je niet direct op de accu aan. Daarvoor heb je een omvormer nodig die genoeg continu vermogen en piekvermogen levert. Houd er rekening mee dat dit minder efficiënt is dan een koelbox die direct op 12V werkt.

Controleer kabeldikte en stekkers

Laat de koelbox na het aansluiten een tijd draaien en controleer daarna de verbindingen. Kabels, stekkers en zekeringhouder mogen niet warm worden. Warmte wijst vaak op te dunne kabels, slecht contact of te veel stroom door een zwakke aansluiting.

• Houd 12V-kabels zo kort mogelijk.
• Gebruik bij langere afstanden liever dikkere kabels.
• Voorkom losse autostekkers bij langdurig gebruik.
• Werk kabels weg waar ze niet kunnen schuren of knikken.
• Controleer na een uur gebruik of de koelbox stabiel blijft draaien.

Krijg je een onderspanningsmelding, kijk dan eerst naar de kabeldikte, stekkers en accuspanning. Vaak zit het probleem niet in het zonnepaneel, maar in de verbinding tussen accu en koelbox.

Conclusie

Een koelbox op zonnepaneel werkt het meest betrouwbaar met een compleet 12V-systeem: zonnepaneel, laadregelaar, accu, zekering en goede kabels. Voor de meeste situaties is een 12V-compressor koelbox de handigste keuze, omdat die zuinig koelt en geen omvormer nodig heeft. Reken het verbruik ruim door en neem marge voor bewolking, warmte en kabelverlies. Dan blijft de koelbox niet alleen in volle zon werken, maar ook op de momenten waarop je koeling juist nodig hebt.
